Высокопрочные трубы из полиэтилена армированного базальтовым волокном (BFRPE)

Когда слышишь про BFRPE трубы, первое, что приходит в голову — очередной маркетинговый ход, типа ?сверхпрочный композит?. Но на деле, если копнуть, это не просто труба с добавкой. Базальтовое волокно — штука капризная, и просто замешать его в полиэтилен — мало. Видел я образцы, где волокно лежит клубками, адгезии ноль, и под нагрузкой трещина идет не вдоль, а как раз по границе раздела. Отсюда и первый вывод: ключ не в самом факте армирования, а в технологии дисперсии и ориентации волокна. Многие производители, особенно те, кто перескочил с обычных ПЭ труб, этого не понимают — отсюда и разочарования на объектах.

Что на самом деле скрывается за аббревиатурой BFRPE

По своему опыту, работая с материалами от разных поставщиков, выделил для себя несколько моментов. Армирование базальтовым волокном — это не про то, чтобы сделать трубу ?вообще прочнее?. Это про решение конкретных проблем: стойкость к точечным нагрузкам, к растяжению, к температурным деформациям без потери герметичности. Например, при укладке в грунт с каменистыми включениями обычная ПЭ труба может со временем протереть, а тут волокно работает как арматура в бетоне — распределяет напряжение.

Но есть нюанс, который часто упускают в спецификациях: длина волокна и его смазка. Слишком короткое — эффект минимален. Слишком длинное — проблемы с экструзией, появляются ?акульи чешуйки? на внутренней поверхности, что для напорных систем критично. Идеал — где-то 3-6 мм, но это зависит еще и от гранулята ПЭ. Китайские коллеги, например, из Sichuan Asia Plastic New Material Co., с которыми мы как-то обсуждали технологию, делали акцент именно на подготовке шихты — у них свой способ пропитки волокна связующим, чтобы оно не слипалось в экструдере. Детали, конечно, не разглашают, но по результатам испытаний видно: разброс прочностных характеристик от партии к партии у них меньше, чем у многих.

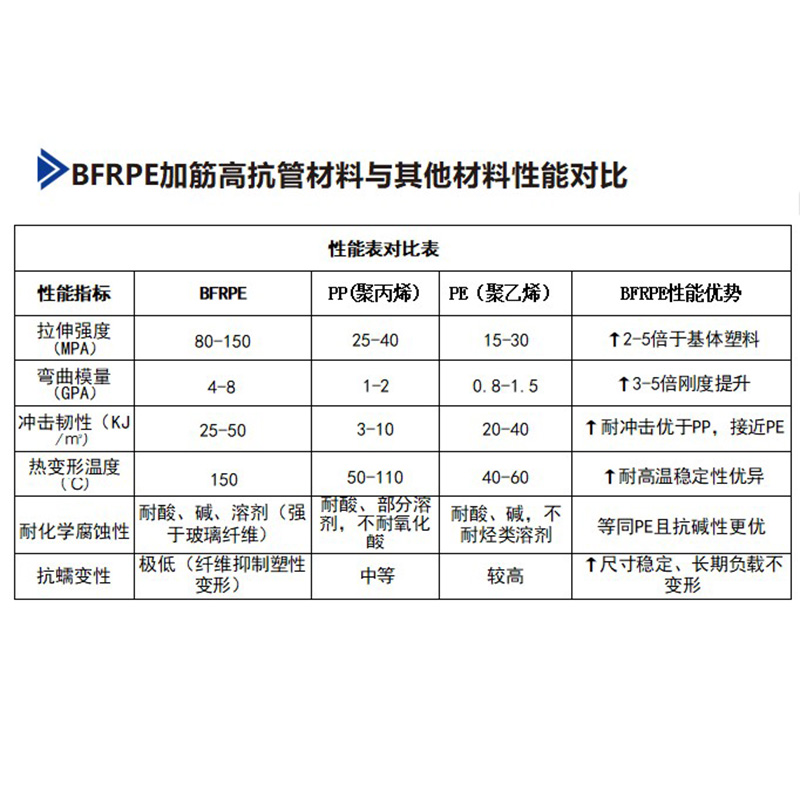

И вот еще что: часто путают BFRPE с трубами, армированными стекловолокном. Базальт, в теории, химически инертен и дешевле, но на практике его модуль упругости сильно зависит от температуры плавления породы. То есть, если сырье для волокна ?гуляет? по составу, то и поведение трубы будет непредсказуемым. Приходилось видеть, как труба, заявленная как высокопрочная, после года в агрессивной грунтовой воде теряла до 15% прочности на разрыв — а все потому, что волокно было низкосортным, с высоким содержанием примесей. Поэтому сейчас при выборе поставщика первым делом спрашиваю про паспорт на базальтовое волокно, а не на готовую трубу.

Практика монтажа и те самые ?подводные камни?

В монтаже BFRPE ведет себя иначе, чем стандартный ПЭ100. Резать его можно обывой дисковоей пилой, но вот при стыковой сварке нужен особый режим. Если перегреть — базальтовое волокно в зоне шва фактически перестает работать как армирующий элемент, шов становится слабым местом. Мы в свое время на одном из проектов по водоводу получили несколько стыков, которые не прошли гидроиспытания именно по этой причине. Пришлось спускаться в траншею и резать заново. Оказалось, что сварщики, привыкшие к монотонному режиму для обычного полиэтилена, не учли более высокую теплоемкость композита.

Еще один момент — гибка. Труба BFRPE менее пластична, радиус изгиба у нее больше. При проектировании трассы это надо закладывать сразу, иначе в поле будут мучиться. Помню случай, когда пришлось на ходу менять схему укладки из-за того, что в проекте был указан радиус для стандартной ПЭ, а фактическая партия BFRPE его не держала без деформации. Хорошо, что представитель Sichuan Asia Plastic New Material Co. оперативно прислал уточненные техданные по именно этой марке — там, кстати, на сайте в разделе продукции часто выкладывают такие практические заметки, что редкость для производителей.

И да, про соединения с металлической арматурой. Фланцевые соединения — головная боль. Из-за разного коэффициента линейного расширения между полиэтиленом с базальтом и сталью, при температурных циклах может происходить ослабление затяжки. Мы теперь всегда используем прокладки с памятью формы и контргайки, плюс обязательную повторную подтяжку после первого сезона эксплуатации. Мелочь, но если ее упустить — течь гарантирована.

Где оно реально выстреливает, а где — переплата

Сфера применения — вот где мнения расходятся. Многие продвигают BFRPE как универсальное решение, но это не так. Где он действительно незаменим? Во-первых, это безнапорные, но сильно нагруженные коллекторы, например, под дорогами с интенсивным движением фур. Обычная двустенная гофрированная труба может не выдержать динамической усталости, а вот армированная базальтом — да. Во-вторых, в сейсмически активных районах, где нужна не столько прочность, сколько способность к деформациям без разрушения. Волокно работает на растяжение, позволяя трубе ?играть? без разгерметизации.

А вот для обычной хозяйственно-питьевой воды в спокойных грунтах — это часто избыточно. Цена на трубы из полиэтилена армированного базальтовым волокном все-таки выше, и ROI тут будет отрицательным. Видел проекты, где заказчик, наслушавшись продажников, заложил BFRPE на всю разводку по поселку, а потом удивлялся смете. Переубедить его смогли только сравнительными испытаниями на стенде: да, прочность на 30% выше, но для рабочего давления в 6 атм это не критично, и можно было обойтись ПЭ100 с запасом.

Интересный кейс был с дренажными системами в кислых грунтах. Базальт устойчив к кислотам, и здесь BFRPE показал себя лучше, чем альтернативы с металлическим армированием или стекловолокном. Но опять же, важно, чтобы защитный слой полиэтилена на внутренней и внешней стороне был без дефектов. Один раз попалась партия, где была микроскопическая пористость — и через полгода волокно в этих местах начало корродировать, хотя базальт и считается стойким. Производитель, кстати, признал брак и заменил материал. Это к вопросу о важности контроля на входе.

Взгляд изнутри: производство и контроль качества

Побывав на нескольких заводах, включая производственные площадки в Китае, сделал вывод: главное в производстве BFRPE — это не экструдер, а участок подготовки композита. Там, где волокно смешивается с гранулятом ПЭ и добавками. Если на этом этапе нет точного дозирования и контроля температуры смешения, дальше можно не стараться. У Sichuan Asia Plastic New Material Co., судя по их открытым материалам и тому, что удалось увидеть, этот процесс максимально автоматизирован. Они используют систему вдувания волокна под давлением в расплав, что дает более равномерное распределение, чем сухое смешение. Но и у них бывают огрехи — когда партия сырья для волокна приходит некондиционной, они, по словам технолога, просто останавливают линию, а не идут на компромисс. Это дорого, но сохраняет репутацию.

Контроль качества готовой трубы — отдельная история. Механические испытания — это обязательно. Но мы еще всегда сами делаем проверку на стойкость к растрескиванию под напряжением (тест на notch test). Бывало, что по стандартным параметрам труба проходит, а в этом тесте показывает слабину — значит, адгезия волокна к матрице недостаточна. Такую партию мы возвращаем. Кстати, у азиатских производителей в последние годы с этим стало строже — чувствуется, что нарабатывают опыт именно в инженерных применениях, а не только в производстве труб для канализации.

И про логистику. Труба BFRPE, из-за армирования, чуть более хрупкая на излом при транспортировке, чем чисто полиэтиленовая. Нельзя бросать бухты с машины, нужны мягкие стропы. Научились этому после того, как получили несколько труб с внутренними микротрещинами, невидимыми при внешнем осмотре. Дефект проявился только после монтажа под давлением. Теперь в приемочном протоколе обязательно указываем метод разгрузки.

Будущее и субъективные выводы

Куда движется технология? На мой взгляд, основной потенциал — не в наращивании прочности, а в создании ?умных? композитов. Например, введение в состав датчиков деформации на этапе экструзии — чтобы труба сама мониторила свое состояние. Звучит как фантастика, но прототипы уже есть. Пока что для массового рынка актуальнее другое — снижение стоимости за счет оптимизации процесса и использование вторичного базальтового волокна (без потери свойств). Над этим многие работают.

Если резюмировать мой опыт: BFRPE трубы — это серьезный инструмент для специфических задач. Слепо применять их везде не стоит. Нужно четко понимать механику грунта, условия эксплуатации и экономику проекта. И самое главное — выбирать поставщика, который не просто продает трубу, а разбирается в технологии и готов предоставить полную техническую поддержку, как, например, делают в Sichuan Asia Plastic New Material Co., чей сайт scyasu.ru стал для нас неплохим источником прикладных данных по монтажу. Их 13-летний опыт в пластиковых трубопроводах чувствуется в деталях.

В конце концов, любая труба — это всего лишь материал. Успех определяет не она сама, а правильность ее выбора и качество монтажа. С BFRPE это правило работает на все сто: если все сделать с пониманием физики процесса, результат будет долговечным. Если же подходить к делу спустя рукава, даже самый продвинутый композит не спасет от аварии. Проверено на практике.
