Различия между гофрированными трубами с двойными стенками из ПЭНД, трубами с полыми стенками и спиральными гофрированными трубами

Трубы из полиэтилена высокой плотности (HDPE) — это новые пластиковые трубы с гофрированной внешней стенкой и гладкой внутренней стенкой. В зависимости от технических характеристик труб, структура стенок также может различаться. По структуре стенок трубы из полиэтилена высокой плотности (HDPE) можно разделить на два типа: гофрированные трубы с двойными стенками и спирально-навитые армированные трубы.

1. Двухстенная гофрированная труба из полиэтилена высокой плотности (HDPE)

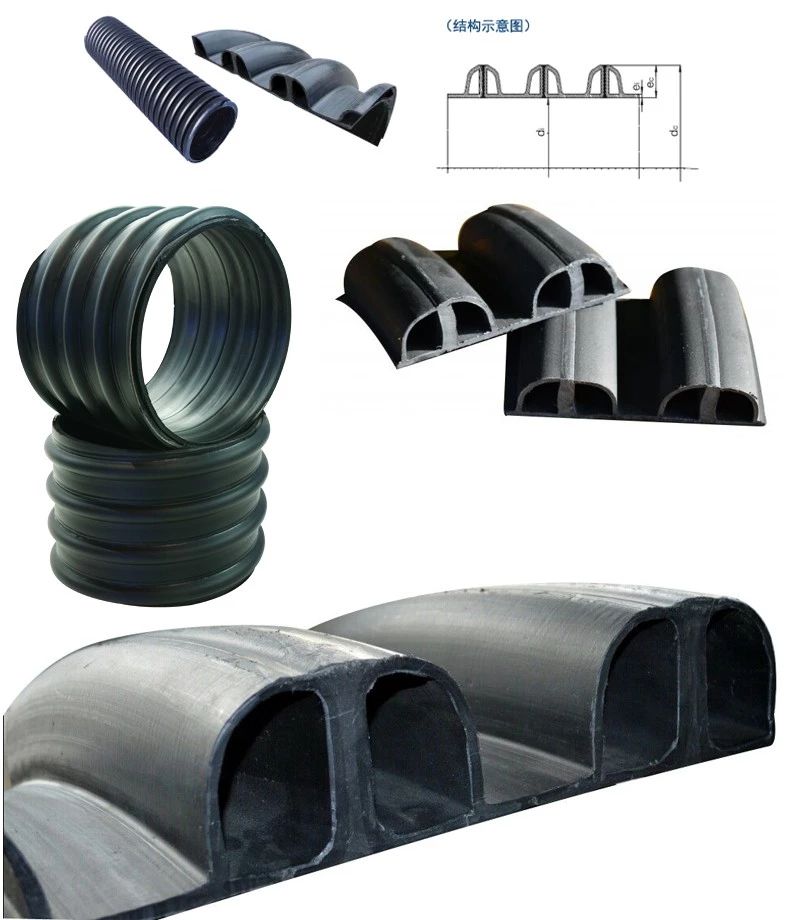

Конструкция: Двухстенная гофрированная труба из полиэтилена высокой плотности (HDPE) формируется путем соэкструзии гофрированной внешней стенки и гладкой внутренней стенки в одном процессе экструзии с плавлением. Поперечное сечение стенки трубы имеет двухслойную структуру: гладкую, плоскую внутреннюю стенку и внешнюю стенку, состоящую из равномерно расположенных трапециевидных полых секций.

Соединение: В основном используются соединения с резиновыми кольцами (в качестве альтернативы могут использоваться термоусадочные муфты).

Преимущества: обладает превосходной кольцевой жесткостью, прочностью и вязкостью; легкая, ударопрочная, устойчивая к повреждениям, удобная для транспортировки и монтажа. Уникальная конструкция стенки позволяет минимизировать расход материала (HDPE) при достижении эквивалентных характеристик кольцевой жесткости и диаметра.

Ограничения: в настоящее время максимальный диаметр, производимый в стране, составляет DN1200, что накладывает определенные ограничения на его широкое применение.

2. Трубы HDPE с полыми стенками и спиральной намоткой

Конструкция: изготавливаются путем формирования прямоугольных заготовок из материала HDPE с помощью спиральной сварки. Уникальный процесс формования позволяет производить трубы большого диаметра до 3000 мм.

Соединение: в основном используются соединения с помощью термоплавкой ленты.

Преимущества: высокая ударопрочность, устойчивость к повреждениям, удобство транспортировки и монтажа.

Недостатки: по сравнению с прямоэкструдированными гофрированными трубами с двойными стенками эквивалентного диаметра и кольцевой жесткости, требует большего количества сырья, что приводит к более высоким производственным затратам.

3. Трубы из HDPE с полыми стенками и спиральной намоткой

Конструкция: Трубы из HDPE с полыми стенками и спиральной намоткой производятся путем изготовления прямоугольных заготовок из HDPE, которые затем формируются с помощью спиральной сварки. Уникальный процесс формовки позволяет производить трубы большого диаметра до 3000 мм.

Соединение: Трубы в основном соединяются с помощью термоплавких ленточных соединений.

Преимущества: Высокая ударопрочность, низкая восприимчивость к повреждениям, простота транспортировки и монтажа.

Недостатки: По сравнению с прямоэкструдированными гофрированными трубами с двойными стенками того же диаметра и эквивалентной кольцевой жесткостью, они потребляют больше сырья, что приводит к более высоким производственным затратам.

4. (HDPE) Спиральные гофрированные трубы

Конструкция: Эти трубы с структурными стенками в основном изготавливаются из полиэтилена с помощью специального процесса экструзионной намотки. Они имеют уникальную трехслойную структуру: внутренний слой из полиэтилена, средний слой из металлической стальной ленты, покрытой пластиком, и внешний слой из полиэтилена. Стальная лента с пластиковым покрытием сплавляется с внутренним и внешним слоями полиэтилена в расплавленном состоянии, создавая органический композит.

Соединение: Сварные соединения, зажимные соединения и термоусадочные муфты (подходят для диаметров менее DN1200).

Преимущества: Обладает хорошей прочностью и коррозионной стойкостью. Достигает уровня кольцевой жесткости, недостижимого для других пластиковых труб (до 16 кН/м²), при более низких общих затратах.
