Высокопрочные армированные трубы из полиэтилена, армированного базальтовым волокном (BFRPE) Описание продукта
2025-11-14
Используя в качестве основного сырья модифицированную базальтовым волокном полиэтиленовую смолу высокой плотности BFRPE и высокопрочную коррозионно-стойкую проволоку из углеродистой стали, компоненты плавятся и экструдируются через экструдер в форму трапециевидной ленты. Высокопрочная коррозионно-стойкая проволока из углеродистой стали встраивается в основу ленты и пики волн, образуя трехмерную армирующую структуру сетки. После горячей намотки сварки и армирования пластиковым покрытием Затем на концы труб устанавливаются муфтовые соединения с помощью однократного литья под давлением с использованием высокоточных литьевых машин. Внутренняя и внешняя поверхности на стыке соединения и трубы гладкие и ровные, в результате чего получается готовая высокопрочная труба, армированная полиэтиленом BFRPE, армированным базальтовым волокном.

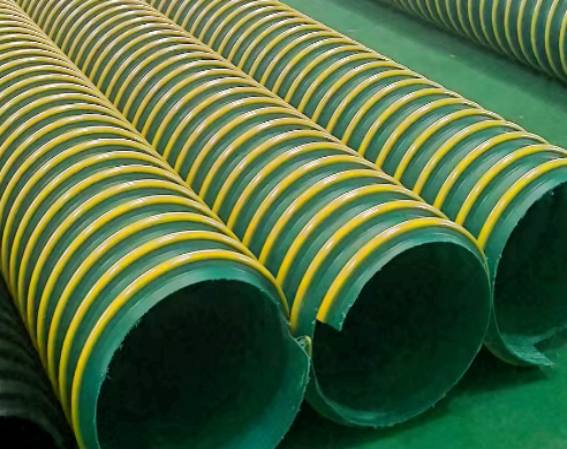

Фотография продукта
Сканирующая электронная микрофотография композитной системы из базальтового волокна
Сравнение характеристик высокопрочного трубного материала, армированного BFRPE, с другими материалами
|
Сравнительная таблица характеристик |
||||
|
Показатели характеристик |
BFRPE |
PP (полипропилен) | PE (полиэтилен) | Преимущества характеристик BFRPE |
|
Прочность на растяжение (МПа) |
80-150 |
25-40 |
15-30 |
↑в 2-5 раз выше, чем у базового пластика |
|
Модуль упругости при изгибе (ГПа) |
4-8 |
1-2 |
0.8-1.5 |
↑ Увеличение жесткости в 3-5 раз |
|
Ударная вязкость (кДж/м²) /м²) |
25-50 |
3-10 |
20-40 |
↑ Ударопрочность выше, чем у PP, приближается к PE |
|
Температура тепловой деформации (℃) |
150 |
50-110 |
40-60 |
Высокая термостойкость и стабильность |
|
Устойчивость к химической коррозии |
Устойчив к кислотам, щелочам, растворителям (сильным (по сравнению со стекловолокном) |
Устойчив к кислотам, частично растворам Неустойчив к окислению кислотам |
Устойчив к кислотам, щелочам, нонеустойчив к углеводородным растворителям |
Эквивалентен полиэтилену (PE) с превосходной устойчивостью к щелочам |
|
Устойчивость к ползучести |
Крайне низкая (волокна подавляют пластическую деформацию) |
Средний |
Высокий |
↑Стабильность размеров, долговременная нагрузка без деформации |

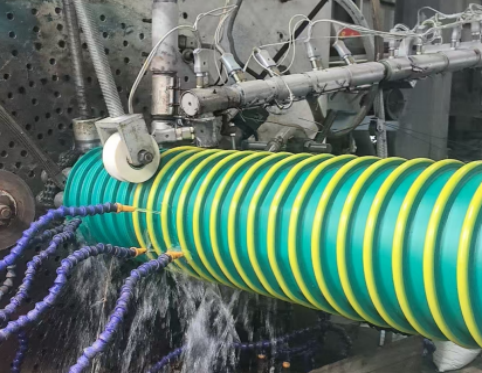

Технология производства и структура армированных базальтовым волокном полиэтиленовых труб BFRPE с высокой прочностью
① Трубы BFRPE с армированием базальтовым волокном и повышенной стойкостью изготавливаются методом высокотемпературной экструзии расплава в виде трапециевидных лент, где наружные слои ленты покрываются сверхвысокомолекулярным полиэтиленом по технологии многослойной соэкструзии. Затем ленты подвергаются нагреву, намотке и сварке для формирования готовых труб BFRPE с высокой устойчивостью.
② Применяется метод непрерывной намотки на нескольких роликах, затем выполняется многослойная и вторичная сварка для формирования трубы. Далее оба конца трубы подвергаются либо литьевой формовке за один проход на термопластавтомате, либо ручной сварке раструбных соединений. На внутренней поверхности соединения труб и фитингов достигается гладкость и ровность, а внешняя поверхность имеет винтовые трапециевидные ребра жесткости. Таким образом получается высокопрочная труба BFRPE, армированная базальтовым волокном.
|
Объяснение: e4 ―― di ―― ―― |
Толщина внутренней стенкиВнутренний диаметр Внешний диаметр Высота конструкции |
1--Корпус трубы 2--HDPE защитный слой 3--трапециевидная волна 4--адгезионный слой армированного полиэтилена 5--оцинкованная проволока высокой прочности с антикоррозийным покрытием 6--лента |
|
L- -длина трубы |
||
Схематическое изображение структуры трубы BFRPE с армированием базальтовым волокном и высокой прочностью
③ Особенно подходит для использования в сейсмоопасных зонах и областях с неравномерной осадкой. В дренажных системах на склонах, в горах и городских районах с большими уклонами обеспечивает удобное и быстрое соединение труб, а также гарантирует герметичность стыков, что обеспечивает безопасную эксплуатацию трубопроводной сети.
Таблица типоразмеров продукции
|
Номинальный размер |
Класс продукции |
Класс продукции |
Класс продукции |
Класс продукции |
Класс продукта |
Минимальный средний внутренний диаметр (мм) |
Минимальная толщина внутренней стенки Толщина (мм) |
|
DN200 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
195 |
2 |
|
DN300 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
294 |
3 |
|
DN400 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
392 |
3 |
|
DN500 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
490 |
4 |
|
DN600 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
588 |
4 |
|
DN800 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
785 |
5 |
|
DN1000 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
985 |
5 |
|
DN1200 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
1185 |
8 |
|
DN1400 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
1385 |
9 |
|
DN1500 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
1485 |
10 |
|
DN1600 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
1585 |
10 |
|
DN1800 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
1785 |
14 |
|
DN2000 |
SN10 |
SN12.5 |
SN16 |
SN20 |
SN30 |
1985 |
14 |
|
一 |
一 |
一 |
一 |
一 |
一 |
||
|
Примечание: 1. Стандартная длина вышеуказанной продукции составляет 6 или 9 метров, также возможна нарезка по индивидуальным требованиям заказчика. 2. Трубы диаметром ≤DN1200 При диаметре труб ≥DN1300 используется соединение с резиновым уплотнительным кольцом раструбного типа с дополнительным соединением термоусадочной лентой и усилением нержавеющими хомутами. |
|||||||
