【Мини-курс по Yasuo】Камеры для осмотра канализационных стоков: классификация, сравнение характеристик и пригодность для муниципального применения

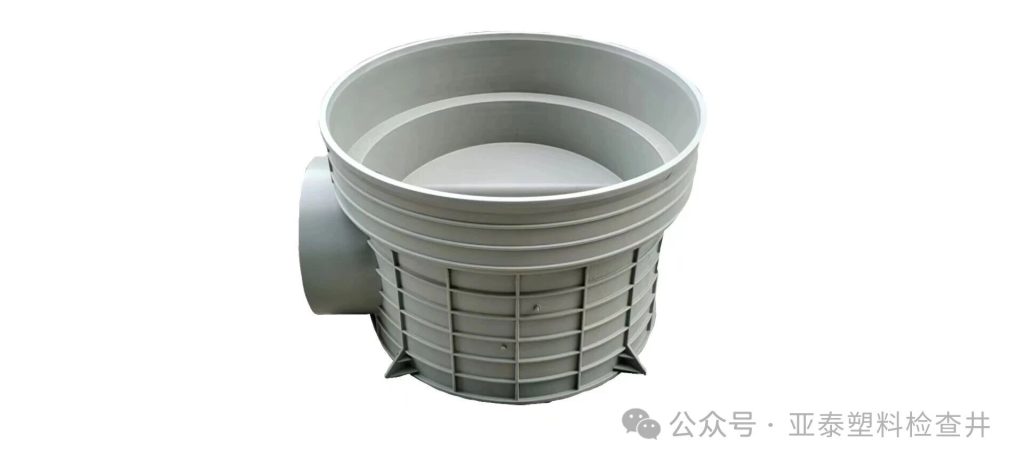

I. Стартовый колодец

Функция: Основная функция стартового колодца заключается в том, чтобы служить исходной точкой трубопроводной сети, соединяя ответвления с магистральным трубопроводом или водостоки с главным дренажным коллектором. Обычно один конец соединяется с трубопроводной сетью, а другой конец герметично закрывается или оснащается резервным соединительным узлом.

Обзор: Благодаря простой конструкции и относительно компактным размерам (особенно в случае небольших устройств) он легко устанавливается. Это делает его особенно подходящим для использования в местах с ограниченным пространством, например, вокруг зданий или под тротуарами.

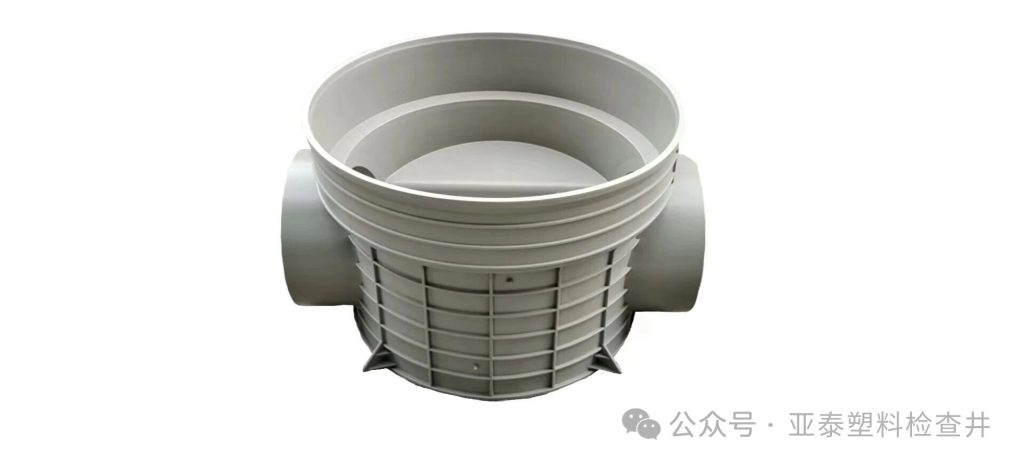

II. Прямой колодец

Функция: Основная функция прямого колодца заключается в обеспечении прямого соединения между трубами одного направления и диаметра. Его внутренняя конструкция включает в себя непрерывный, гладкий прямолинейный канал, предназначенный для максимального беспрепятственного прохождения водного потока.

Обзор: Благодаря конструкции проточного канала, полностью совпадающей с направлением потока воды, прямой колодец обладает значительными преимуществами, включая минимальные потери напора и сопротивление заилению. Он особенно подходит для систем дренажа с высоким расходом, таких как муниципальные магистральные дороги (например, ливневые и канализационные магистрали). Кроме того, его симметричная конструкция исключает необходимость определения направления при установке, что значительно повышает эффективность строительства и снижает технические требования к операторам.

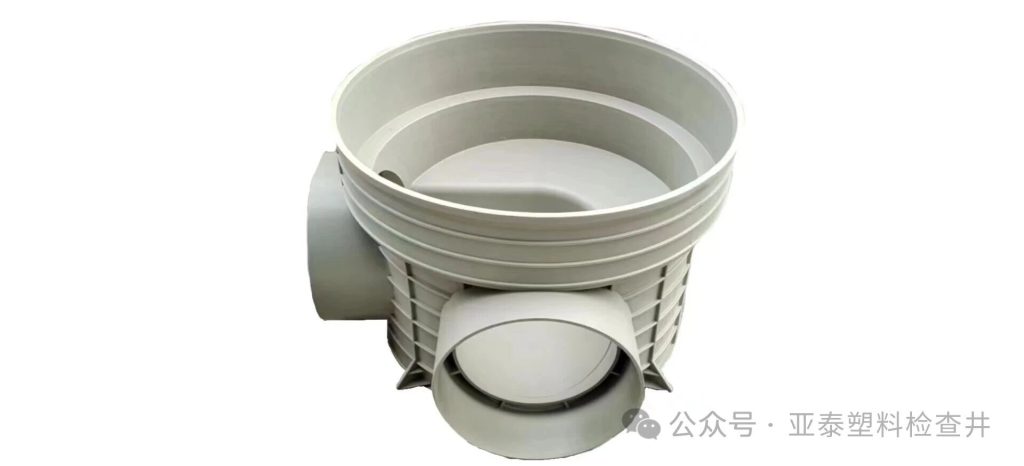

III. 90° коленчатая камера

Функция: 90° коленчатая камера в основном используется для создания прямоугольного поворота на 90 градусов в трубопроводах на дорожных развязках и в аналогичных местах. Ее внутренняя структура проточного канала с изгибом на 90 градусов направляет и облегчает перенаправление потока воды.

Введение: 90° коленчатая камера, разработанная с точными углами поворота, специально предназначена для стандартных прямоугольных поворотов, встречающихся в городских дорожных сетях. Радиус внутреннего канала потока (обычно превышающий диаметр трубы в 1,5 раза) обеспечивает плавное отклонение воды, позволяя выполнять прямые повороты трубопровода без использования дополнительных коленных фитингов. Такая конфигурация не только минимизирует риски потери напора и утечки в соединениях, но и значительно снижает вероятность внутреннего заиления по сравнению с традиционными комбинациями «прямой камеры с добавленным коленчатым фитингом».

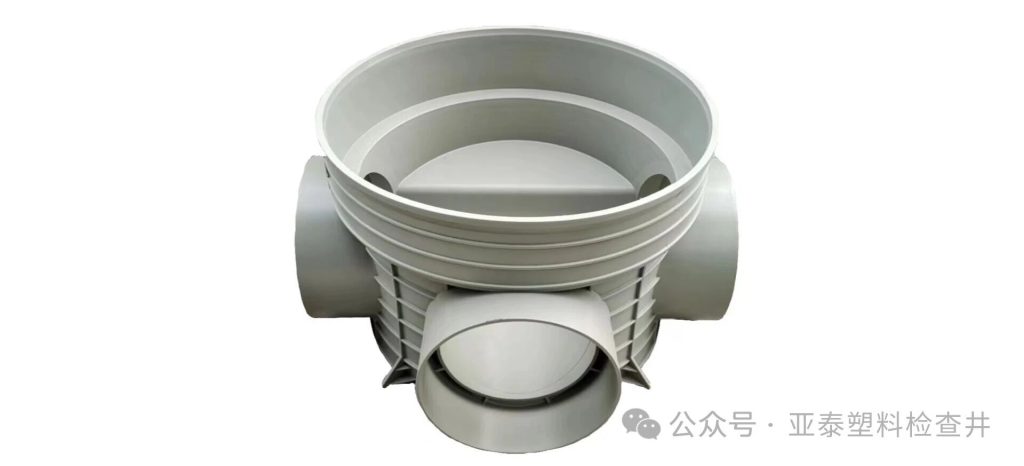

IV. 90° Т-образный отводной колодец

Функция: 90° Т-образный отводной колодец в основном соединяет магистральные линии с ответвлениями (например, соединяет магистральную трубу с ответвлением). Его конструктивная особенность обычно заключается в том, что основной интерфейс выровнен по направлению магистральной линии, а интерфейс ответвления перпендикулярен или наклонен к нему под углом 90° или 45°.

Обзор: Трехходовое соединение 90° позволяет разветвлять трубопровод непосредственно внутри самой камеры. Это устраняет традиционный подход, при котором на магистральной линии устанавливаются отдельные камеры перед подключением ответвленных труб снаружи. В результате значительно сокращается общее количество необходимых камер, что позволяет сэкономить место и снизить затраты на строительство. Оно особенно подходит для районов с плотной сетью разветвленных трубопроводов, таких как системы канализации жилых районов и сети промышленных зон. Кроме того, размеры ответвления могут быть гибко спроектированы (например, ответвление DN300 может быть установлено на магистральный трубопровод DN600) для подключения трубопроводов различного диаметра.

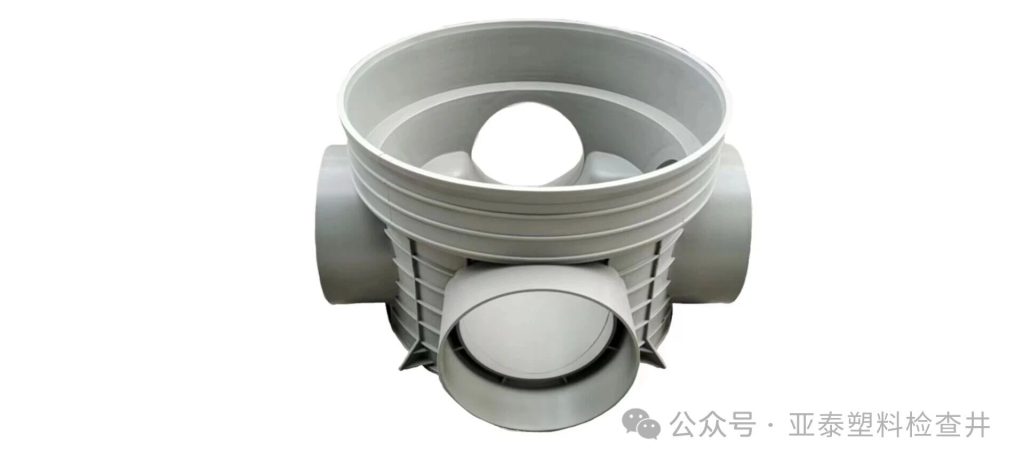

V. Четырехходовая соединительная камера 90°

Функция: Четырехходовая соединительная камера 90° в первую очередь облегчает перекрестные соединения между трубопроводами, например, пересечение двух ортогонально расположенных магистральных трубопроводов или нескольких ответвлений. Конструкция камеры обычно включает четыре направленных интерфейса для размещения сложных соединений трубопроводной сети.

Обзор: Четырехходовая соединительная камера 90° обеспечивает высокую степень интеграции, позволяя одновременно подключать трубопроводы из нескольких направлений (например, с востока, юга, запада, севера). Это значительно сокращает количество камер, необходимых на сложных сетевых соединениях, таких как муниципальные перекрестки и крупные промышленные объекты. Оптимизированная конструкция внутреннего проточного канала облегчает слияние и переход многонаправленных водных потоков. По сравнению с решениями, использующими несколько отдельных камер, она эффективно снижает гидравлическое сопротивление и повышает общую эффективность дренажа.

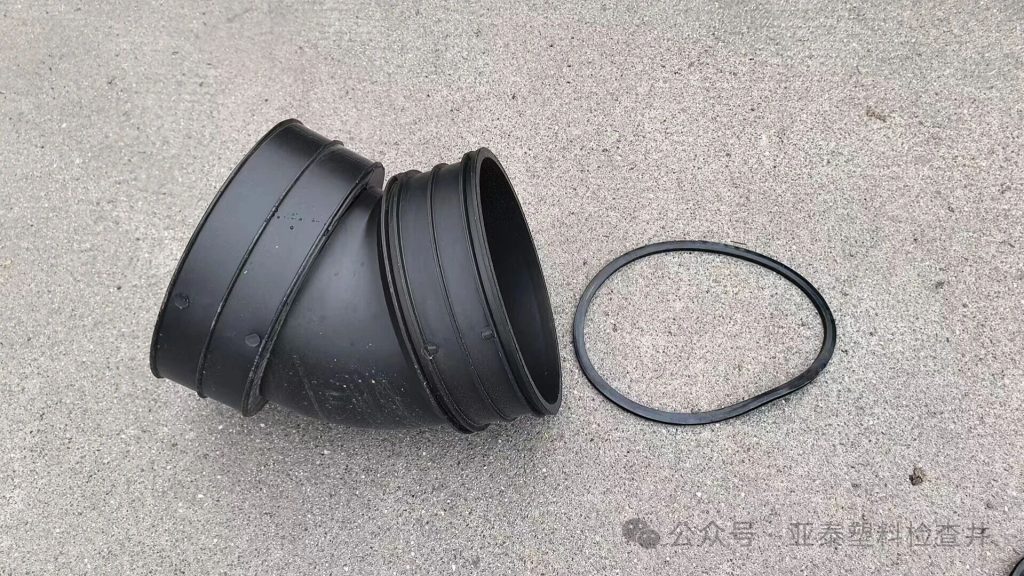

Также доступны коленные фитинги 45°: Коленные фитинги

Резюме:

Основное различие между различными типами пластиковых инспекционных камер с проточным каналом заключается в их функциональной адаптируемости.

1. Прямые и начальные камеры в основном используются в простых сценариях, таких как линейные участки и конечные точки. Они отличаются простотой конструкции и эффективностью установки, однако их функциональность относительно ограничена.

2. Трех- и четырехходовые камеры с углом 90° подходят для сложных условий, таких как разветвления или пересечения. Они отличаются более высокой интеграцией, но имеют такие недостатки, как подверженность заилению и сравнительно высокая стоимость.

3. 90° коленчатые колодцы специально разработаны для поворотов трубопровода под точными углами, предлагая хорошую адаптируемость к сценариям, хотя их гибкость несколько ограничена.

При фактическом выборе следует всесторонне учитывать такие факторы, как ориентация трубопроводной сети, требования к потоку, пространство для строительства и контроль затрат. Обеспечение беспрепятственного потока воды и облегчение будущего технического обслуживания всегда должны быть приоритетными.
