【Урок от Asia Plastic】Разбор параметров SN и PN для пластиковых труб: руководство по выбору труб для инженерных проектов

При выборе пластиковых труб часто встречаются две группы параметров, которые кажутся профессиональными: SN4, SN8 и PN1.0, PN1.6. Многие инстинктивно приходят к ошибочному выводу: «Чем больше значение SN, тем выше давление? Чем больше значение PN, тем лучше труба противостоит давлению и не деформируется?» На самом деле ответ очевиден: эти два показателя связаны между собой, но ни в коем случае не могут заменять друг друга.
В этой статье мы разъясним эти два параметра простым и понятным языком инженера, чтобы помочь вам избежать ошибок и правильно выбрать трубы при реализации проектов в сфере водоснабжения, водоотведения и прокладки подземных трубопроводов. Сразу же выделим главное: SN — внешнее давление, PN — внутреннее давление. Запомните эти два слова, и вы избежите половины ошибок.
✅ Основное определение кольцевой жесткости (SN): способность трубопровода противостоять деформации в виде сплющивания под воздействием внешних нагрузок. К таким внешним нагрузкам относятся, в частности, вес насыпи, нагрузка от проезда транспортных средств, неравномерная осадка грунта и т. д.
👉 Ключевые термины: внешнее давление | деформация | эллиптизация. Простое объяснение: SN — это своего рода «устойчивость трубы к сплющиванию», которая показывает, сможет ли труба сохранить свою первоначальную форму после сжатия внешней силой и не выйдет ли деформация за допустимые пределы.
✅ Основное определение класса давления PN (Nominal Pressure): способность трубопровода противостоять внутреннему давлению, которое может привести к разрыву или выходу из строя. К внутреннему давлению в данном случае относятся, в частности, давление в системе водоснабжения, давление, создаваемое при работе насоса, а также гидравлический удар.
👉 Ключевые слова: внутреннее давление | разрыв | долговременная стойкость к давлению
Проще говоря: PN — это своего рода «взрывостойкость» трубопровода, которая определяет, сможет ли трубопровод безопасно функционировать в течение длительного времени под давлением, не подвергаясь разрыву или утечке.
Еще более наглядная аналогия: SN и PN — это два совершенно разных «экзамена» —
Испытание SN: сможет ли конструкция устоять после сдавливания? Не превышает ли деформация допустимые пределы?
Экзамен PN: не произойдет ли взрыв под давлением? Может ли он работать безопасно в течение длительного времени?

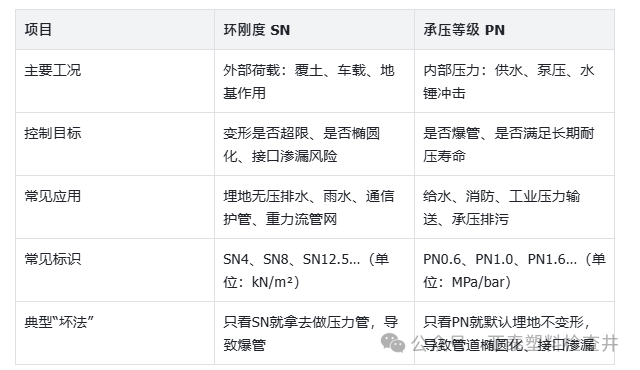

SN против PN: сравнительная таблица основных различий (рекомендуется сохранить)

Их «связь»: почему они часто растут вместе?
Многие замечают следующее явление: у пластиковых труб из одного и того же материала и с одинаковым внешним диаметром чем толще стенка, тем сложнее их сплющить (повышается показатель SN) и тем лучше они выдерживают внутреннее давление (повышается показатель PN).
Поэтому в некоторых трубах с цельной стенкой, рассчитанных на высокое давление, модели с высоким показателем PN «на ощупь более жесткие», что может создать ложное впечатление: «жесткость = давление = SN и PN — это одно и то же».
⚠️ Важное замечание: эта взаимосвязь означает лишь то, что эти показатели «часто меняются в одну сторону», но не означает, что их можно пересчитывать друг в друга, и тем более нельзя использовать один показатель вместо другого.
Основной вопрос: почему SN не может продвигать PN, а PN — SN?
Основная причина: в обоих случаях рассматриваются совершенно разные «характеристики» трубопровода, а также разные факторы, влияющие на них.
1) SN: обратите внимание на «жесткость конструкции» — способность противостоять деформации
Основным фактором, влияющим на SN, является «общая структурная прочность» трубопровода, которая в основном включает:
Модуль упругости материала (E): «жесткость» самого материала;
Конструкция сечения: способность сопротивляться сплющиванию у конструкций с сплошными стенками, полыми стенками и гофрированной структурой значительно различается;
Толщина стенок и форма конструкции: чем толще стенки и чем рациональнее конструкция, тем выше устойчивость к деформации.
✅ Краткое резюме: SN решает задачу «когда на меня действует внешняя сила, насколько трудно меня деформировать».
2) PN: обратите внимание на «долгосрочную прочность» — устойчивость к разрыву
Основными факторами, влияющими на PN, являются «прочность материала и устойчивость трубопровода к давлению», в частности:
Долгосрочная гидростатическая прочность материала: напрямую связана со сроком службы трубопровода;
Коэффициент толщины стенки: например, в сериях SDR и S, определяет максимальное внутреннее давление, которое может выдержать труба;
Другие факторы: колебания температуры (чем выше температура, тем ниже устойчивость к давлению), гидравлические удары, установленные коэффициенты безопасности и т. д.
✅ Краткое резюме: PN решает проблему «если на меня давят изнутри, как долго я смогу удержаться».
2 наиболее распространённые ошибки при выборе оборудования (часто встречаются!)
Проблема № 1: Профилированные/гофрированные трубы с высоким показателем SN используются в качестве напорных труб

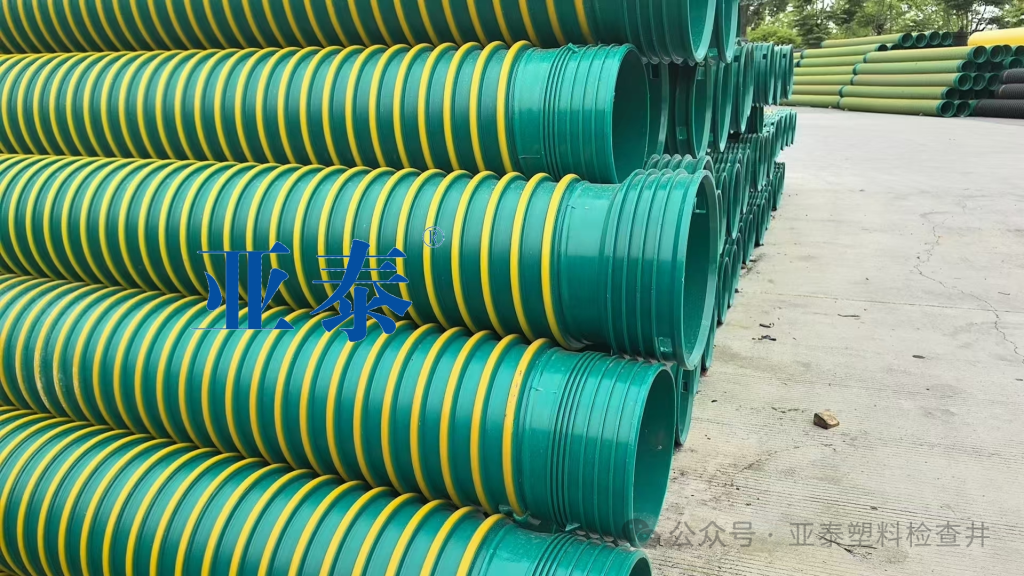

Например, двухслойные гофрированные трубы и трубы со спиральной структурой стенок: у таких труб показатель SN обычно очень высокий, они обладают высокой устойчивостью к внешнему давлению и деформации при заглубке, однако большинство из них относятся к безнапорным или низконапорным системам и не подходят для транспортировки под высоким внутренним давлением.
⚠️ Четкий вывод: высокое значение SN ≠ высокое значение PN; даже при очень высоком значении SN оно не может заменить значение PN в качестве основания для выбора напорной трубы.
Ловушка № 2: если давление в водопроводной магистрали PN очень высокое, то по умолчанию считается, что при заглублении в грунт она обязательно будет устойчивой
Например, для водопроводных труб из ПЭ PN1.6 — это довольно распространенный класс давления, который обеспечивает неплохую устойчивость к внутреннему давлению. Однако при использовании в таких условиях, как глубокая заглубленность, прокладка под дорогами с интенсивным движением или несоответствующий стандартам засыпочный грунт, если при выборе труб ориентироваться исключительно на класс давления PN, высока вероятность возникновения таких проблем, как чрезмерная эллиптическая деформация труб, повышенный риск протечек в местах соединений и нестабильность при длительной эксплуатации.
⚠️ Четкий вывод: высокое значение PN ≠ достаточности защиты от внешнего давления при заглублении; при заглублении напорных труб по-прежнему необходимо проверять деформацию под действием внешнего давления.
Практические методы выбора оборудования: запомните «закон главного противоречия» Сценарий A: самотечная канализация/ливневая канализация (безнапорная)
✅ Приоритеты при выборе модели: сначала обратите внимание на SN, а затем учитывайте другие факторы.
Основная логика: чем глубже заглубление, чем тяжелее дорожное навантаження и чем хуже качество засыпки, тем выше должен быть коэффициент SN трубопровода. Кроме того, необходимо уделять внимание таким деталям, как допустимая деформация трубопровода, материал засыпки и степень его уплотнения, а также обработка грунта.
Сценарий B: Водоснабжение / пожаротушение / промышленная напорная подача (под давлением)
✅ Приоритет при выборе типа: сначала учитывайте PN, а затем проводите расчет на внешнюю нагрузку.
Основная логика: на основе максимального рабочего давления в трубопроводе, давления гидравлического удара и коэффициента понижения пропускной способности в зависимости от температуры определяются значения PN и номинальный коэффициент SDR; если трубопровод прокладывается под землей и подвергается значительным внешним нагрузкам, дополнительно проводится проверка на деформацию под внешним давлением, а при необходимости устанавливаются минимальное значение SN и требования по ограничению деформации.
Сценарий C: слив под давлением, сифонный слив, участок отрицательного давления/вакуума
✅ Требования к выбору модели: SN и PN должны выполняться одновременно.
Основная логика: в подобных ситуациях действует как внутреннее давление, так и возможное внешнее давление или разгерметизация, что может привести к потере устойчивости трубопровода; в таких случаях наиболее часто возникают аварии из-за «узкого взгляда», поэтому необходимо одновременно проверять оба показателя.
3 вопроса для быстрой оценки: прочитайте и сразу применить на практике
Это дренажная труба, работающая по принципу самотечного стока по уклону? Да → В таком случае, скорее всего, следует в первую очередь обратить внимание на SN (основное внимание уделяется контролю внешнего давления и деформации);
Существует ли в трубопроводе стабильное внутреннее давление или давление насоса во время работы? Да → в первую очередь обратите внимание на PN (особое внимание следует уделить контролю внутреннего давления и сроку службы);
Трубопровод проложен под проезжей частью, глубина заложения большая, а качество засыпки сложно контролировать? Да → Даже если речь идет о напорном трубопроводе, не забудьте проверить деформацию под внешним давлением (требования к SN и деформации должны быть соблюдены).
⚠️Заключительное резюме: не следует путать эти два показателя. SN отвечает на вопрос «Если на трубу давит снаружи, деформируется ли она?», а PN — на вопрос «Если на трубу давит изнутри, разорвется ли она?». Их значения могут одновременно улучшаться при увеличении толщины стенки трубы, но это никогда не являются одной и той же «задачей», и между ними нет универсальной формулы пересчета.      При выборе оборудования для конкретного проекта необходимо точно определить «основное противоречие» ситуации, в первую очередь контролировать ключевые показатели, а затем дополнительно проверить второстепенные показатели. Это позволит избежать большинства ошибок при выборе оборудования и обеспечить долгосрочную безопасную эксплуатацию трубопровода.
