【Урок от Yashu】Не знаете, какие трубы выбрать для ремонта или строительства? В этой статье вы узнаете о различиях и применении труб из ПЭ, ПВХ, ППР и алюминиево-пластиковых труб

В современном строительстве и инженерном хозяйстве трубопроводы играют роль «кровеносных сосудов» инженерных сооружений, а их качество напрямую определяет безопасность и срок службы всей системы транспортировки жидкостей. Среди множества материалов трубы из полиэтилена (PE), поливинилхлорида (PVC), полипропилена-пропилен-рифилен (PPR) и алюминиево-пластиковые трубы стали лидерами рынка благодаря своим уникальным преимуществам. В чём же заключаются их различия? В данной статье мы систематически разберем эти трубы с точки зрения сущности материалов, различий в характеристиках, особенностей монтажа, сфер применения и перспектив развития, чтобы помочь инженерам принять более обоснованное решение при выборе материалов.

I. Определение и свойства материалов

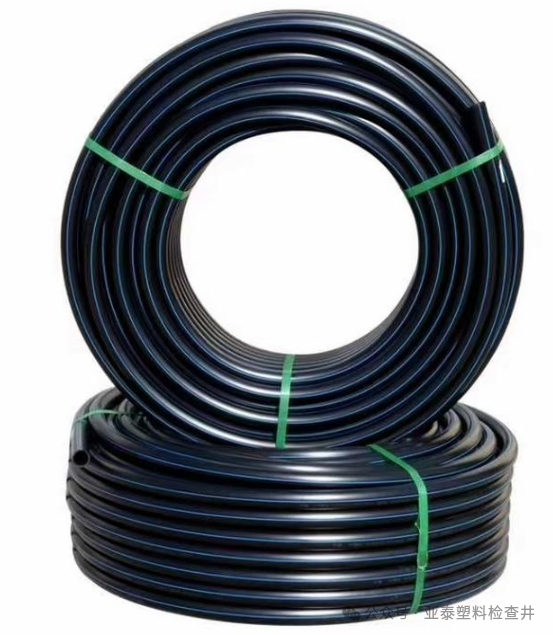

1. Трубы из полиэтилена (ПЭ-трубы)
Трубы из полиэтилена — это трубы, изготовленные методом экструзии из полиэтилена путем нагрева. В зависимости от плотности они подразделяются на три типа: LDPE (полиэтилен низкой плотности), MDPE (полиэтилен средней плотности) и HDPE (полиэтилен высокой плотности). С точки зрения микроструктуры, молекулы этого материала похожи на длинные цепочки, что придает ему «сочетание прочности и гибкости»: он сохраняет вязкость и не ломается даже при температуре минус 40 градусов, а также устойчив к различным видам коррозии; при этом он очень легкий, его плотность составляет менее 1/10 от плотности воды (0,94 г/см³), что значительно облегчает его транспортировку и монтаж.

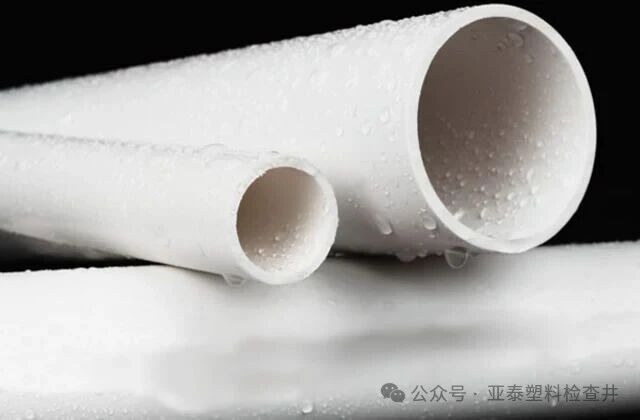

2. Трубы из ПВХ (поливинилхлорида)
Трубы из ПВХ — это трубы, изготовленные из поливинилхлорида с добавлением стабилизаторов, смазочных веществ и других вспомогательных материалов. Существует два основных «варианта» таких труб: жесткий UPVC и модифицированный CPVC. UPVC отличается достаточной жесткостью и прочностью, его предел прочности на разрыв превышает 40 МПа, он устойчив к воздействию кислот и щелочей, но его недостатком является склонность к хрупкости при низких температурах, поэтому его лучше не использовать в условиях, когда температура превышает 60 °C. CPVC можно рассматривать как «улучшенную версию» UPVC: благодаря хлорированию он обладает повышенной термостойкостью и способен надежно транспортировать горячую воду с температурой до 90 °C.

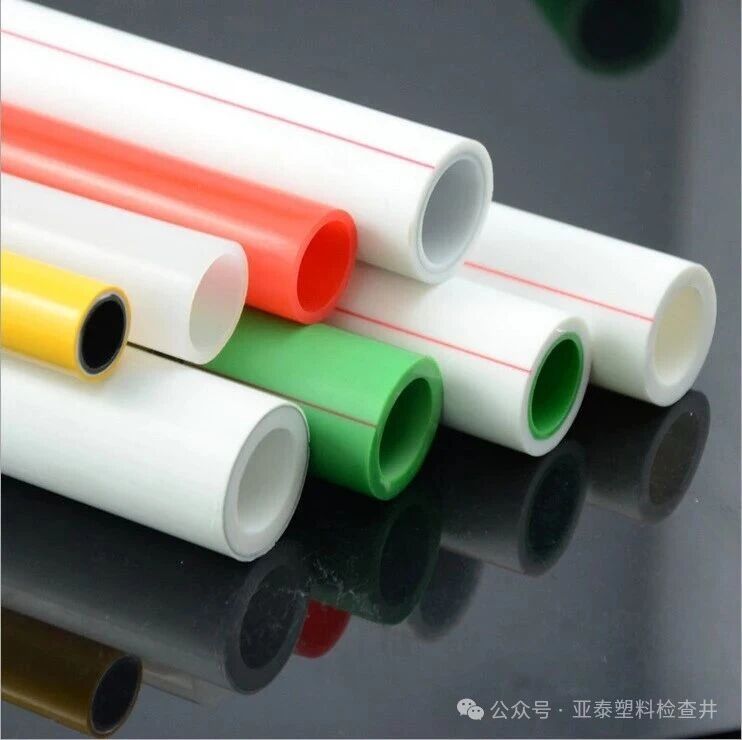

3. Трубы из PPR (трубы из статистически сополимеризованного полипропилена)
Трубы PPR — это трубы, изготовленные из полипропилена с добавлением небольшого количества этилена с помощью специальной технологии «статистического сополимеризации». Этилен добавляется для того, чтобы нарушить исходное упорядоченное расположение молекул полипропилена, благодаря чему материал сохраняет определенную жесткость, но при этом не становится слишком хрупким. Такая структура наделяет трубы PPR тремя основными преимуществами: во-первых, термостойкость — они без проблем выдерживают горячую воду температурой 70 °C, а кратковременное воздействие температуры до 95 °C также не представляет для них проблемы; во-вторых, они выдерживают высокое давление: например, труба с маркировкой PN1.6 способна выдержать давление 16 кг/см², что более чем достаточно для бытового водоснабжения; в-третьих, они гигиеничны, соответствуют стандартам пищевой промышленности, и нет опасений по поводу выделения вредных веществ. Именно поэтому трубы PPR стали лучшим выбором для монтажа систем горячего и холодного водоснабжения в современном домостроении.

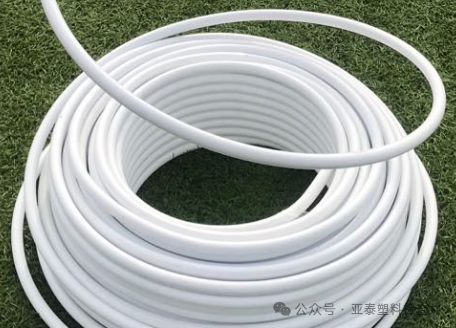

4. Алюминиево-пластиковые трубы (композитные трубы из алюминия и пластика)
Алюминиево-пластиковые трубы имеют структуру, напоминающую «сэндвич»: внутренний и внешний слои состоят из пластика (полиэтилена или сшитого полиэтилена), а между ними находится тонкий слой алюминиевого сплава; все слои прочно соединены между собой термоплавким клеем. Такая конструкция позволяет «объединить лучшие качества» — средний алюминиевый слой обеспечивает прочность и полную защиту от кислорода, а внешний пластиковый слой — коррозионную стойкость. Таким образом, алюминиево-пластиковые трубы обладают как «жесткостью» металлических труб, так и «прочностью и долговечностью» пластиковых труб. Кроме того, они очень гибкие: минимальный радиус изгиба может достигать 5-кратного диаметра трубы, что позволяет легко обходить повороты и изгибы без использования соединений, что значительно упрощает монтаж.

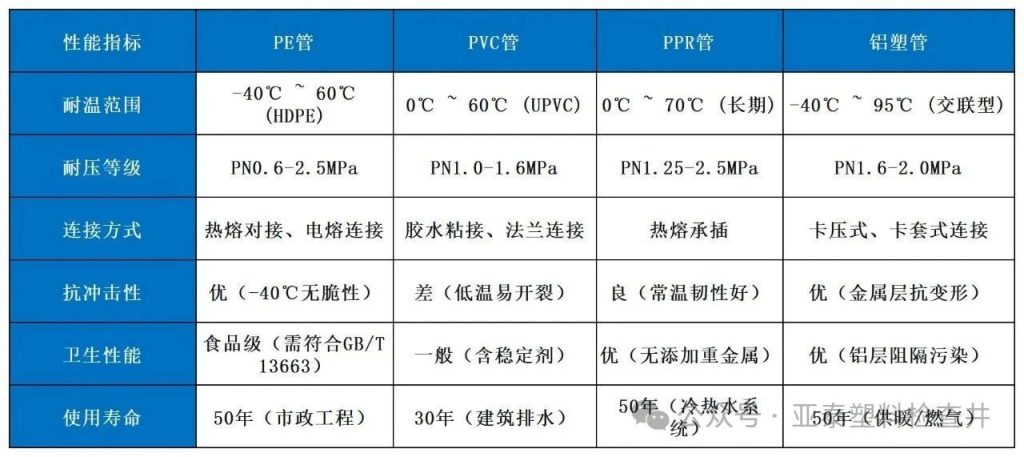

II. Сравнение производительности

III. Анализ основных моментов строительства
1. Монтаж полиэтиленовых труб
Соединение труб из полиэтилена (PE) осуществляется преимущественно методами термической и электротермической сварки. Термическая стыковая сварка подходит для труб большого диаметра (DN 63 мм и более). При выполнении работ необходимо строго контролировать температуру нагрева на уровне 190 ± 10 °C и прикладывать соответствующее давление, чтобы обеспечить равномерное сплавление стыков и избежать появления ложных сварных швов. Электротермическое соединение осуществляется посредством нагрева с помощью встроенных в фитинги нагревательных элементов; этот метод отличается высокой степенью автоматизации и особенно подходит для работ с трубами малого диаметра или в сложных геолого-топографических условиях. Что касается мер предосторожности, следует избегать длительного воздействия солнечных лучей на трубы из ПЭ во избежание их старения; при засыпке трубопровода необходимо проводить уплотнение послойно, чтобы предотвратить деформацию труб в результате неравномерной осадки грунта.
2. Монтаж труб из ПВХ
При соединении труб из ПВХ в основном используется метод склеивания. Перед монтажом необходимо очистить поверхности соединяемых частей, равномерно нанести специальный клей для ПВХ, вставить детали, повернуть их на 90° и удерживать под давлением в течение 30 секунд; в течение 24 часов после склеивания не допускается пропускать воду. Для дренажных трубопроводов необходимо обеспечить уклон не менее 2‰, чтобы гарантировать беспрепятственный отвод воды. Кроме того, коэффициент линейного расширения ПВХ составляет примерно 7×10⁻⁵/°C, поэтому при прокладке трубопроводов на большие расстояния необходимо разумно размещать компенсаторы, чтобы компенсировать тепловое расширение и сжатие, вызванные изменениями температуры.
3. Монтаж труб из PPR
Трубы PPR соединяются методом термоплавкого вставного соединения с использованием специального термоплавкого аппарата при температуре 260±10 °C. Глубина вставки должна соответствовать маркировке на фитингах, а время охлаждения не должно быть менее 30 секунд для обеспечения прочности соединения. При монтаже необходимо строго разделять трубы для горячей и холодной воды: для горячей воды следует использовать серию S3.2 (PN2,0 МПа), а расстояние между их центрами и трубами для холодной воды должно составлять не менее 20 см. Что касается крепления и опоры трубопровода, на прямых участках следует устанавливать хомуты через каждые 80 см, а на поворотах необходимо добавлять дополнительные точки крепления в пределах 15 см, чтобы предотвратить вибрацию или деформацию трубопровода.
4. Монтаж алюминиево-пластиковых труб
Алюминиево-пластиковые трубы в основном соединяются методом обжима, для чего необходимо использовать специальный обжимной инструмент, чтобы обеспечить плотное прилегание алюминиевого слоя к фитингам. По завершении монтажа следует провести испытание под давлением, при этом испытательное давление должно составлять 1,5-кратную величину рабочего давления. При необходимости изгиба труб следует использовать трубогиб для холодной гибки; радиус изгиба не должен быть меньше 5-кратного диаметра трубы, а также следует избегать многократных изгибов, чтобы не повредить алюминиевый слой. На участки, где алюминиевый слой открыт, необходимо нанести антикоррозионное покрытие; если трубопровод прокладывается под землей, необходимо установить защитную оболочку.

IV. Типичные сценарии применения
1. Трубы из полиэтилена
Благодаря превосходной гибкости и коррозионной стойкости трубы из полиэтилена занимают лидирующие позиции во многих областях. В сфере коммунального строительства трубы из полиэтилена широко используются в городских системах водоснабжения (водопроводные трубы большого диаметра DN200–2000 мм), для транспортировки газа (классы PE80/PE100), а также для отвода дождевых и сточных вод. В сельском хозяйстве трубы из ПЭ являются материалом первого выбора для систем капельного и дождевого орошения, а их хорошая атмосферостойкость позволяет им выдерживать сложные условия полевой эксплуатации. Кроме того, в особых условиях, таких как подводные нефтепроводы и транспортировка отходов горнодобывающей промышленности, можно использовать модифицированные трубы из ПЭ с повышенной износостойкостью, отвечающие самым строгим требованиям.
2. Трубы из ПВХ
Благодаря своей экономичности и химической стойкости трубы из ПВХ широко применяются в строительстве и промышленности. Строительная канализация является наиболее традиционной областью применения труб из ПВХ, включая внутренние дождевые и канализационные трубы (канализационные трубы из УПВХ). Что касается электротехнических труб, то трубы из ПВХ-С благодаря своим превосходным изоляционным свойствам стали популярным выбором для защиты проложенных кабелей. Кроме того, в химической промышленности трубы из ПВХ с коррозионно-стойким составом используются для транспортировки кислотных и щелочных сточных жидкостей.
3. Трубы из PPR
Трубы из PPR стали предпочтительным материалом для систем водоснабжения в зданиях благодаря своим превосходным санитарным характеристикам и надежности соединений. В сфере бытового водоснабжения и электромонтажа трубы из PPR широко используются для прокладки трубопроводов горячей и холодной воды (зеленые — для горячей воды, белые — для холодной), а также для контуров теплого пола (кислородонепроницаемые трубы из PPR). В коммерческих зданиях, таких как гостиницы и больницы, трубы из PPR, используемые в системах централизованного водоснабжения, соответствуют санитарным требованиям стандарта GB/T 17219, что гарантирует безопасность качества воды.
4. Алюминиево-пластиковые трубы
Благодаря широкому диапазону рабочих температур и 100-процентной кислородонепроницаемости алюминиево-пластиковые трубы обладают явными преимуществами в определенных условиях. В системах отопления сшитые алюминиево-пластиковые трубы часто используются для низкотемпературного водяного напольного отопления. Что касается газовых трубопроводов, алюминиево-пластиковые трубы, соответствующие стандарту CJ/T 195, могут использоваться для внутренних газовых отводов. Кроме того, в солнечных системах горячего водоснабжения алюминиево-пластиковые трубы, благодаря своей устойчивости к старению под воздействием ультрафиолета, часто используются в качестве соединительных труб между коллекторами и резервуарами.

V. Перспективы развития
В настоящее время отрасль производства пластиковых труб стремительно развивается в направлении повышения эксплуатационных характеристик, внедрения интеллектуальных технологий и экологичности.
1. Модернизация материалов: высокоэффективные модифицированные трубы постепенно становятся основным выбором. Например, погодостойкие полиэтиленовые трубы с добавлением технического углерода эффективно противостоят старению под воздействием ультрафиолета; антибактериальные трубы из PPR с антибактериальным слоем, содержащим ионы серебра, препятствуют размножению бактерий; а огнестойкие трубы из ПВХ подходят для использования в специальных условиях, таких как системы пожаротушения.
2. Интеллектуальное строительство: сочетание технологий BIM и сборки трубопроводов на заводе позволяет обеспечить точную распиловку и модульную установку, что значительно снижает погрешности при строительстве и повышает эффективность работ.
3. Экологичность: доля перерабатываемых труб постоянно растет, а трубы из биопластика (например, трубы из PLA) постепенно находят коммерческое применение, что позволяет снизить зависимость от ископаемых ресурсов.
4. Интеграция функций: благодаря тесной интеграции трубопроводов и датчиков были разработаны интеллектуальные трубы с встроенными датчиками давления и расхода, которые поддерживают удаленное техническое обслуживание и оперативное оповещение.
5. Совершенствование стандартизации: в отрасли будут продолжены работы по унификации стандартов соединительных разъемов для различных типов труб, что будет способствовать повышению совместимости и взаимозаменяемости различных трубопроводных систем.
Заключение
Трубы из полиэтилена (PE), поливинилхлорида (PVC), полипропилена-кополимера (PPR) и алюминиево-пластиковые трубы имеют свои преимущества в инженерной практике; при выборе материала необходимо комплексно учитывать множество факторов, таких как транспортируемая среда, рабочее давление, диапазон температур, бюджет и условия монтажа. Благодаря постоянному прогрессу в области материаловедения и строительных технологий, в будущем трубы будут развиваться в направлении повышения эксплуатационных характеристик, снижения энергопотребления и внедрения интеллектуальных решений, обеспечивая более надежные и эффективные решения для систем транспортировки жидкостей. Инженеры должны исходить из реальных потребностей, научно подбирать типы труб и соблюдать строительные нормы, чтобы обеспечить долгосрочную безопасную и стабильную работу трубопроводных систем.
