【Урок от YASU】Выпуск № 2. Обязательно к прочтению для инженеров! 3 способа быстро распознать пластиковые инспекционные колодцы, соответствующие государственным стандартам, и избежать проблем с нестандартной продукцией!

В прошлом выпуске мы обсуждали преимущества и важность пластиковых инспекционных колодцев, соответствующих государственным стандартам. В комментариях многие инженеры-строители задавали вопросы: «На рынке так много пластиковых инспекционных колодцев, и все они выглядят одинаково. Как быстро отличить те, что соответствуют стандартам, от нестандартных?», «Боимся, что нас обманут при закупке. Есть ли простой и понятный способ их различить?»
Действительно, нестандартные пластиковые инспекционные колодцы, чтобы ввести в заблуждение, специально имитируют внешний вид колодцев, соответствующих государственным стандартам. Однако, если обратить внимание на ключевые детали, их можно быстро отличить. Сегодня мы поделимся тремя практическими приемами идентификации, которые можно освоить за 10 минут без использования специальных инструментов. Их можно сразу применять при закупках, приемке и проверке товаров, чтобы избежать ловушек нестандартной продукции и обеспечить минимальные стандарты качества строительства.
Основная предпосылка: сначала необходимо четко определить основные критерии определения «стандартной скважины»
Прежде чем приступить к идентификации, давайте еще раз подчеркнем: настоящий пластиковый инспекционный колодец, соответствующий государственным стандартам, должен одновременно удовлетворять трем условиям, ни одно из которых не может быть упущено:
1. Применимые стандарты: должно соответствовать стандарту GB/T 41048-2021.
2. Подтверждение качества: наличие лицензии на ведение бизнеса официального производителя, разрешения на производство, отчета о независимых испытаниях (с акцентом на проверку кольцевой жесткости, ударопрочности, герметичности и стойкости к старению), а также сертификата соответствия.
3. Характеристики продукции: Корпус колодца и комплектующие должны соответствовать требованиям государственных стандартов, иметь четкую маркировку, правильную конструкцию и быть изготовлены из материалов, соответствующих стандартам. Если хотя бы одно из этих требований не выполняется, колодец считается нестандартным, и его категорически нельзя закупать или использовать.
Первый совет: обратите внимание на маркировку — у колодцев, соответствующих государственным стандартам, есть «официальный удостоверение личности», а у нестандартных колодцев нет никаких опознавательных знаков

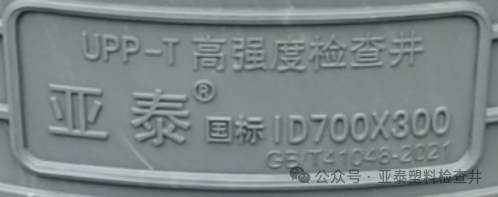

Маркировка — это «удостоверение личности» стандартной скважины, а также ее наиболее заметный признак: на стандартных скважинах в заметных местах (где она не подвергается износу) на оголовке и стволе скважины нанесена четкая маркировка, выбитая или напечатанная на постоянной основе, в то время как на нестандартных скважинах маркировка либо отсутствует, либо она нечеткая и легко отрывается (наклейка, которая отклеивается при первом же прикосновении).

3 типичные признака маркировки нестандартных скважин
• Без каких-либо маркировок или с наличием лишь таких неясных надписей, как «пластиковый инспекционный колодец» или «соответствует требованиям», без указания номера стандарта и производителя.
• Использование наклеек для нанесения маркировки: наклейки легко отклеиваются и стираются, их можно снять одним движением, и они не сохраняются надолго.
• Неполная маркировка, например, указано только название производителя, но отсутствуют номер стандарта и технические характеристики, либо указан ложный номер стандарта (ссылка на несуществующий стандарт).
Второй совет: оцените внешний вид — за 10 секунд определите качество, детали не скрыть
Внешние различия между скважинами, соответствующими государственным стандартам, и скважинами, не соответствующими этим стандартам, в основном заключаются в цвете, гладкости поверхности, толщине стенок и прочности; их можно быстро определить без использования специальных инструментов, просто осмотрев, потрогав и постучав по ним небольшим молотком.
✅ Основные внешние признаки стандартных скважин (обязательно к прочтению)
1. Равномерный цвет: колодцы из полиэтилена высокой плотности (HDPE), соответствующие государственным стандартам, обычно имеют натуральный цвет (молочно-белый, серый) или черный; цвет должен быть равномерным, без посторонних оттенков, заметных черных точек и цветовых различий; изделия из полипропилена (PP) чаще всего бывают серыми, также с равномерным цветом без примесей, с естественным блеском, не тусклыми и не чрезмерно блестящими (чрезмерный блеск может свидетельствовать о добавлении некачественных отбеливателей). 2. Ровная поверхность: поверхность корпуса колодца гладкая и ровная, без пузырьков, пор, трещин и деформаций; линия стыка форм тонкая и аккуратная, без заметных обломов (излишков пластика по краям); даже если обломы и присутствуют, они очень тонкие и легко удаляются.

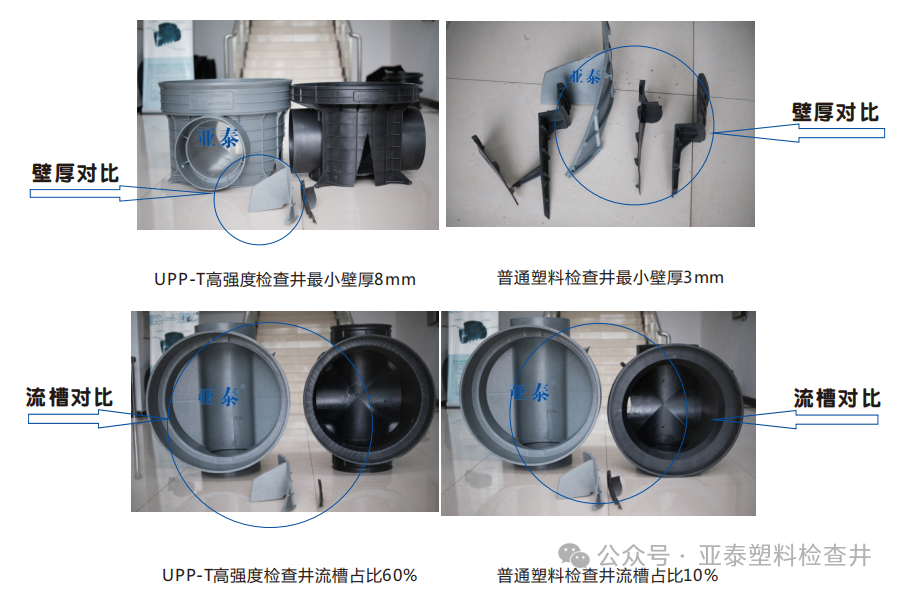

3. Равномерная толщина стенок: при прикосновении рукой к корпусу колодца и краям основания толщина должна быть равномерной, без перепадов; особое внимание следует уделить местам расположения ребер жесткости — толщина должна быть достаточной, без вмятин.
4. Превосходная прочность: при легком постукивании по основанию или корпусу колодца небольшим молотком звук должен быть звонким, с отскоком, без глухого звука; при сгибании углов корпуса колодца рукой (незначительном сгибании) он должен демонстрировать прочность, не ломаться, а после сгибания не появляться белесых пятен или трещин (белесые пятна свидетельствуют о добавлении в сырье кальциевой пудры, что снижает прочность).
❌ Типичные дефекты внешнего вида нестандартных скважин (распознаваемые с первого взгляда)
1. Неоднородный цвет: из-за использования вторичного сырья цвет выглядит сероватым и тусклым, на поверхности присутствует большое количество черных точек и примесей, заметны различия в оттенках, а в некоторых случаях даже появляются пятна и выцветание.
2. Неровности поверхности: поверхность корпуса неровная, с пузырьками, пористостью и трещинами (некоторые трещины очень мелкие, их можно заметить только при внимательном осмотре); линия стыка форм грубая и неровная; обломок много и он толстый, его трудно удалить.
3. Неравномерная толщина стенок: на ощупь заметно, что толщина стенок неравномерна: в некоторых местах они слишком тонкие (экономия на материалах), в других — имеются вмятины и пустоты, а в местах расположения ребер жесткости стенки слабые и легко деформируются при нажатии.
4. Крайне низкая прочность: при легком ударе молотком звук глухой, отскока нет, а иногда после одного удара появляются трещины; при сгибании углов материал легко ломается и белеет, а некоторые образцы разбиваются даже при легком сгибании, что свидетельствует о серьезном недостатке прочности.
Третий прием: обратите внимание на конструкцию — не упускайте из виду ключевые детали, ведь в нестандартных скважинах некачественное исполнение не останется незамеченным

Если маркировка и внешний вид можно назвать «внешней оболочкой», то конструкция является «основой» стандартных колодцев — их конструкция строго соответствует требованиям национальных стандартов и учитывает эффективность водоотвода, несущую способность и герметичность, в то время как в нестандартных колодцах, в целях экономии, часто упрощают конструкцию и допускают множество недочетов в деталях.

Обратите особое внимание на 3 ключевых участка конструкции
1. Отводной желоб/отстойник (основное отличие между канализационными и ливневыми колодцами, а также область, в которой чаще всего встречаются нестандартные решения)
Водосборники и отстойники стандартных скважин проектируются в строгом соответствии с их назначением, при этом к их размерам и степени гладкости предъявляются четкие требования:
• Канализационная колодец (обязательно с желобом): желоб имеет форму большого дуги, радиус которой R ≥ диаметру подводящего трубопровода; поверхность желоба гладкая, без углов и заусенцев, что обеспечивает беспрепятственное движение сточных вод, предотвращая накопление осадка и засоры; желоб и корпус колодца изготовлены из одного цельного куска, без стыков и щелей.
• Дождевые колодцы (с отстойником/с водоотводящим желобом): глубина отстойника в колодцах с отстойником должна составлять не менее 100 мм (в условиях городской застройки глубину можно увеличить до 200–300 мм в зависимости от потребностей); дно отстойника должно быть ровным, что облегчает его последующую очистку от отложений; требования к водоотводящему желобу в дождевых колодцах с водоотводящим желобом соответствуют требованиям к канализационным колодцам, что обеспечивает беспрепятственный отвод воды.
В нестандартных скважинах в водосборных желобах и отстойниках зачастую используются некачественные материалы:
• Водоотводный желоб имеет прямоугольную форму, его поверхность шероховатая и зазубренная, радиус кривизны недостаточен, что приводит к скоплению грязи и засорению; соединение желоба с корпусом колодца имеет зазоры, что приводит к утечкам.
• Глубина отстойника слишком мала (менее 50 мм) или отстойник отсутствует, что не позволяет проводить очистку от отложений; дно отстойника неровное, на нем имеются примеси и трещины.

В следующем выпуске мы рассмотрим практические проблемы: как правильно выбрать пластиковые инспекционные колодцы, соответствующие национальным стандартам, для различных сценариев (жилые комплексы, муниципальные объекты, ливневая канализация, сточные воды), и расскажем, как точно подобрать модель, которая будет экономичной и долговечной!
2. Проектирование ребер жесткости (ключевой фактор несущей способности)
Армирование стандартных скважин предназначено для повышения их устойчивости к давлению и деформации и подчиняется строгим проектным требованиям:
• Ребра жесткости распределены равномерно и плотно, имеют полную форму и достаточную толщину, изготовлены из одного цельного куска с корпусом колодца, без трещин и повреждений; высота и расстояние между ребрами жесткости соответствуют требованиям государственных стандартов, что позволяет эффективно распределять нагрузку и предотвращать сплющивание и деформацию корпуса колодца.
• На дне колодца и в местах соединений предусмотрены дополнительные ребра жесткости, которые повышают несущую способность и стабильность соединений.
Усиливающие элементы в нестандартных скважинах в большинстве случаев выполняются небрежно:
• Отсутствие ребер жесткости, либо ребра жесткости редкие, тонкие, сломанные, не имеют достаточной толщины и не способны выполнять несущую функцию.
• Соединения ребер жесткости с корпусом колодца легко отрываются и ломаются; дно колодца и места соединений не имеют дополнительного усиления, в результате чего несущая способность конструкции крайне низкая.
3. Герметизация соединений (залог защиты от утечек)
Соединения в стандартных скважинах являются ключевым элементом обеспечения герметичности и защиты от утечек, поэтому к ним предъявляются чрезвычайно высокие требования:
• Глубина паза ≥50 мм; внутренние стенки паза гладкие, размеры точные, без заусенцев и деформаций; паз идеально прилегает к трубе и уплотнительному кольцу.
• Оснащен специальными эластичными резиновыми уплотнителями (из нитрильного каучука или EPDM), которые отличаются точными размерами, хорошей эластичностью и отсутствием повреждений; пазы для уплотнителей соответствуют стандартам, что позволяет надежно закрепить уплотнители и обеспечить герметичность.
В соединениях нестандартных скважин чаще всего возникают проблемы с герметичностью:
• Недостаточная глубина паза (＜30 мм), шероховатая внутренняя поверхность, значительные отклонения в размерах, неплотное прилегание к трубе и уплотнительному кольцу, что приводит к утечкам.
• Отсутствие пазов для уплотнительных колец, нестандартная конструкция пазов, низкое качество уплотнительных колец (низкая эластичность, склонность к старению и повреждениям) или даже полное отсутствие уплотнительных колец, когда детали просто склеиваются, что приводит к крайне низкой герметичности.
IV. Практическая демонстрация: 5-минутный процесс идентификации на месте (готовый к применению)
1. Первый шаг: проверка маркировки (1 минута) — осмотрите маркировку на корпусе и основании колодца, чтобы убедиться в наличии шести основных элементов: номера стандарта, материала, размеров, производителя и т. д. Если маркировка отсутствует или информация неполная, изделие сразу же считается нестандартным.
2. Второй этап: осмотр внешнего вида (2 минуты) — оцените цвет, ровность поверхности и толщину стенок; слегка постучите по изделию молотком и согните его рукой, чтобы определить его прочность; если изделие имеет серый оттенок, черные пятна, шероховатую поверхность или низкую прочность, сразу же отклоните его.
3. Третий этап: проверка конструкции (2 минуты) — осмотр желоба/отстойника, ребер жесткости и соединений. Если желоб имеет неровную поверхность, ребра жесткости расположены редко или соединения выполнены не по стандарту, изделие сразу же признается некондиционным.
V. Краткое резюме + советы, как избежать ошибок
Стандартная скважина: полный набор маркировки, привлекательный внешний вид, соответствие нормам по конструкции, наличие всех необходимых документов;
Нестандартные скважины: отсутствие маркировки, низкое качество материалов, грубая конструкция, множество потенциальных опасностей.
Предупреждение: при закупке, помимо визуальной проверки на месте, необходимо потребовать от производителя предоставить протокол испытаний, проведенных независимой стороной (уделите особое внимание таким параметрам, как кольцевая жесткость и герметичность), а также сертификат соответствия. Не стоит экономить и покупать продукцию «без маркировки, без производителя и без гарантии» — нестандартные колодцы, казалось бы, позволяют сэкономить небольшую сумму, но на самом деле таят в себе серьезные риски. Затраты на последующую переделку, штрафы и техническое обслуживание в конечном итоге значительно превысят первоначальную экономию.
💡Заключение этого выпуска
При выборе строительных материалов успех зависит от мелочей. Освоив эти 3 приёма, вы сможете быстро отличить материалы, соответствующие государственным стандартам, от нестандартных — будь то при закупке, приёмке или проверке на объекте. Это позволит вам обеспечить минимальный уровень качества строительства и избежать неприятных сюрпризов.
